Un análisis exhaustivo de los sistemas hidráulicos de la grúa y los principios mecánicos

Cuando vemos que la grúa levanta fácilmente docenas de toneladas de objetos pesados, no podemos evitar preguntarnos: ¿cómo logra 'fuerza infinita'? Este artículo lo llevará a una profundidad de inmersión en los principios científicos detrás de la poderosa fuerza de las grúas.

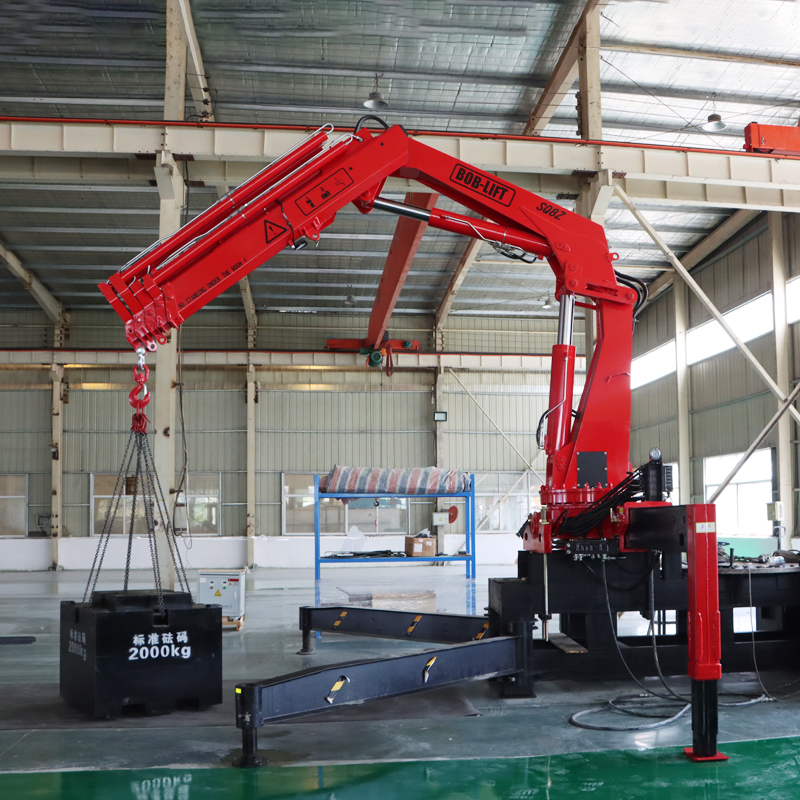

El código de fuerza del sistema hidráulico

La aplicación mágica de la ley de Pascal

El sistema hidráulico es el 'músculo' de una grúa. Cuando el operador empuja la palanca de control, la bomba hidráulica puede aumentar la presión del aceite a un asombroso 35MPA (aproximadamente 350 atmósferas). ¡Esto significa que se puede generar un empuje de 17.5 toneladas en un pistón de 5 centímetros cuadrados! Esta transmisión de fuerza se adhiere estrictamente al principio de Pascal: 'La presión en un líquido cerrado se puede transmitir en todas las direcciones con una magnitud constante. '

Análisis de componentes del núcleo

Bomba de pistón axial: convierte la energía mecánica de los motores diesel en energía hidráulica, con un desplazamiento de hasta 50 ml/r

Válvula de equilibrio: responde dentro de 0.1 segundos para evitar una caída repentina de carga

Válvula de control direccional múltiple: controla con precisión todas las direcciones de acción, con una precisión de flujo de ± 2%

Desafíos y soluciones reales

En entornos extremos, los sistemas hidráulicos enfrentan pruebas severas. Por ejemplo, a una temperatura baja de -30 ℃, el aceite hidráulico se volverá viscoso. En este punto, el sistema de calentamiento debe activarse. Una presión de trabajo tan alta como 40MPA requiere el uso de mangueras reforzadas enrolladas con múltiples capas de alambre de acero para evitar estallar.

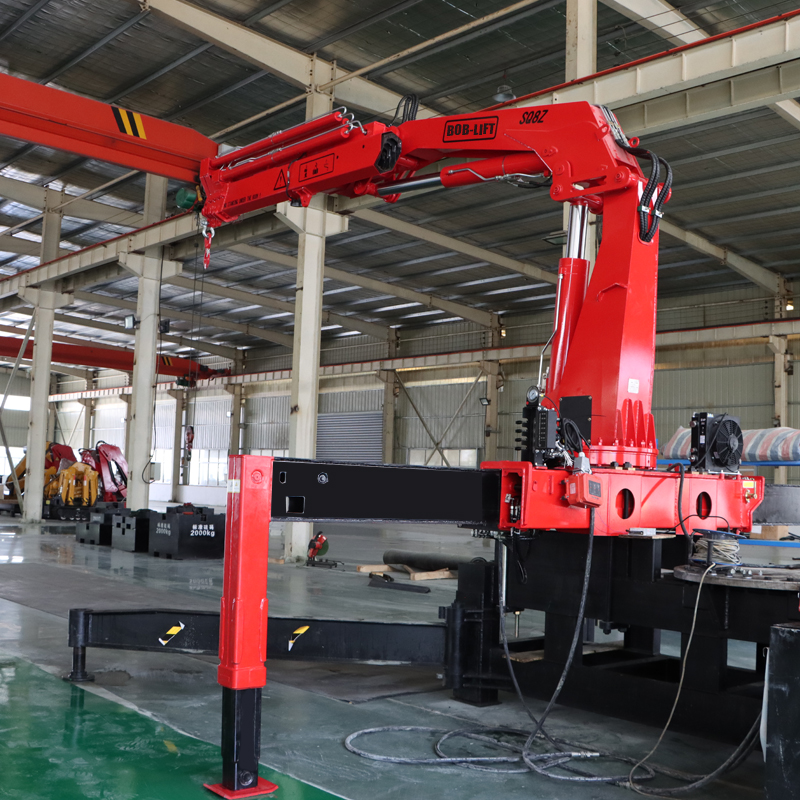

El diseño exquisito de la estructura mecánica

Una interpretación perfecta del principio de palanca

Tome una grúa de camión de 25 toneladas como ejemplo. A través de un sistema de contrapeso cuidadosamente diseñado, colocar contra los contrapesos a 5 metros del punto de apoyo puede generar un momento anti-instantáneo de 125 toneladas de · metros. Esto significa que cuando la pluma se extiende 10 metros, teóricamente, puede levantar una carga de 12.5 toneladas (en uso real, se reservará un margen de seguridad del 30%).

La magia de multiplicación de los sistemas de polea

Las grúas modernas a menudo adoptan sistemas de bloques de polea de 6 relación. Al combinar ingeniosamente poleas móviles y poleas fijas, el operador solo necesita aplicar una fuerza de tracción de 1 tonelada para levantar una carga de 6 toneladas. Este diseño de ahorro de mano de obra reduce significativamente el consumo de energía.

Progreso revolucionario en materiales

Desde el acero al carbono común con una resistencia de rendimiento de 235MPa en la década de 1950 hasta el acero actual de alta resistencia con una resistencia de rendimiento de 690MPa, el avance de los materiales ha permitido a las grúas reducir con éxito su peso en un 40% mientras mantiene su resistencia. La amplia aplicación de acero especial Q690D hace que las grúas modernas sean ligeras y robustas.

Evolución de los sistemas de energía

Potencia diesel: la fuerza principal en los sitios de construcción

Tome el motor Cummins QSL9 como ejemplo. Este corazón de potencia puede generar 242kW de potencia y 1300n · m de torque. Sin embargo, su ruido de trabajo de 105 decibelios también recuerda a los operadores que deben usar tapones para los oídos profesionales.

Electrificación: la tendencia futura

Los sistemas de accionamiento de baterías de litio están transformando la industria. El sistema de alto voltaje de 400V, combinado con tecnología de carga rápida, permite que la grúa eléctrica funcione continuamente durante 6 a 8 horas. Las mediciones reales en un sitio de construcción en Suzhou muestran que los modelos eléctricos son hasta un 60% más de eficiencia energética que los motores diesel tradicionales.

Tecnología negra para la protección de la seguridad

1. Limitador de par inteligente

Este sistema monitorea en tiempo real el producto de 'capacidad de elevación × radio de trabajo '. Una vez que se acerca al valor nominal, cortará automáticamente la operación, eliminando fundamentalmente el riesgo de sobrecarga.

2. Sistema tridimensional contra la colisión

A través de la tecnología de escaneo láser, el sistema puede identificar con precisión los obstáculos circundantes y generar automáticamente un rango de operación seguro, evitando efectivamente los accidentes de colisión.

3. Pruebas de certificación rigurosas

Según el estándar de LFV alemán, las grúas deben pasar una prueba de carga estática del 125% y 10,000 pruebas de ciclo de fatiga para garantizar un servicio confiable durante más de diez años.

Conocimiento interesante

La grúa más grande del mundo, SGC-250, tiene una capacidad de elevación de hasta 5,000 toneladas, equivalente al peso de toda la Torre Eiffel

El concepto de grúas se remonta a 1500 aC, cuando los egipcios construyeron las pirámides con grúas de madera

Durante la construcción de la Torre de Shanghai, la grúa de la torre tardó 18 horas en completar una 'ascenso' a una altura de 600 metros
