Principios de la mecánica de la grúa: ¿Cómo levanta una carga de boom de acero una carga de mil toneladas?

Cuando ves una grúa que levanta sin esfuerzo cientos de toneladas de objetos pesados, ¿tienes curiosidad por saber de dónde proviene esta fuerza aparentemente contradictoria?

I. Interpretación moderna del principio de palanca

La base de la mecánica se remonta al principio antiguo de la palanca. Las grúas modernas han maximizado este principio a través del diseño optimizado:

Boom and Moment: cuando la grúa extiende su auge en 50 metros, el momento generado por 10 toneladas de carga puede ser tan alto como 500 toneladas de · metros. Esto significa que al menos 50 toneladas de bloques contrapeso deben colocarse en un área de contrapeso de 10 metros para mantener el equilibrio.

Coeficiente de estabilidad: las grúas modernas generalmente mantienen un coeficiente de estabilidad de seguridad de 1,5 veces para garantizar la estabilidad incluso en situaciones de emergencia.

II. La magia de poder del sistema hidráulico

La tecnología hidráulica ha dotado de grúas con asombrosas capacidades de amplificación de potencia:

Aplicación de la ley de Pascal: a través de la diferencia de área del cilindro hidráulico, una fuerza de entrada de 10 kg puede generar una fuerza de salida de 1000 kg.

Sistema hidráulico de tres etapas: las grúas modernas usan cilindros hidráulicos de varias etapas, con una presión de trabajo que puede alcanzar los 350 bares, equivalente a resistir la presión del agua a una profundidad de 3.500 metros debajo del mar.

Iii. Diseño mecánico de componentes clave

Estructura de acero de alta resistencia

Adopta acero especial HLA-100, con una resistencia a la tracción de hasta 690MPA

El diseño de la armadura hueca reduce el peso en un 30%

La simulación digital optimiza la distribución del estrés

Sistema de contrapeso inteligente

Calcule automáticamente el contrapeso óptimo

La velocidad de rotación se limita automáticamente cuando se levanta el 80% de la carga nominal

El bloqueo de seguridad se activa cuando la velocidad del viento excede el límite

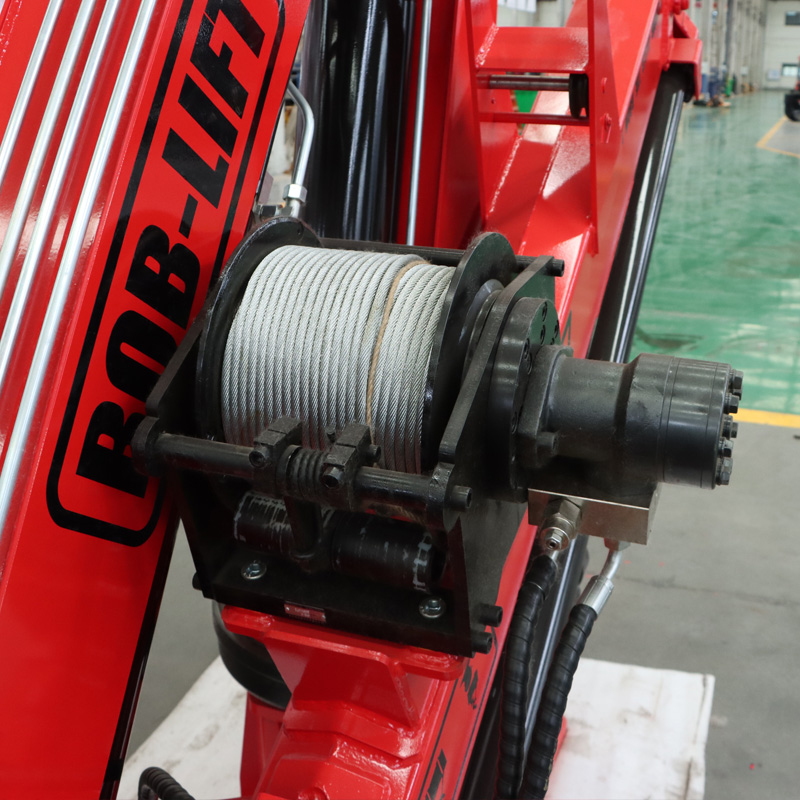

Cálculo preciso de las cuerdas de alambre de acero

La fuerza de tracción de ruptura de la cuerda de alambre de acero de alta calidad con un diámetro de 28 mm alcanza 55 toneladas

Mantener un factor de seguridad de cinco veces en operaciones reales

IV. Desafíos extremos en la práctica de ingeniería

Durante la construcción de la Torre Shanghai, los ingenieros enfrentaron el desafío de izar un amortiguador de 500 toneladas a una altura de 632 metros. Las soluciones incluyen:

Se adopta la grúa de la torre de boom ZSL2700 especialmente diseñada

Desarrollar el sistema sincrónico 'Dual-Machine Lifting and Haisting '

Controlar la precisión del posicionamiento dentro de ± 3 mm

La instalación de energía eólica en alta mar enfrenta un entorno más complejo:

El recipiente de instalación dedicado tiene una capacidad de compensación dinámica de ± 1.5m

Puede soportar ondas de hasta 2.5 metros

La eficiencia de la operación alcanza tres unidades de turbina eólica por día

V. El límite entre seguridad e innovación

La operación segura de las grúas sigue fórmulas de cálculo estrictas:

El momento de volcado = 1.1 × (momento de elevación + momento de carga de viento) ≤ 0.8 × momento estabilizador

Las tecnologías de vanguardia están rompiendo los límites tradicionales:

El sistema gemelo digital monitorea más de 100,000 puntos de respuesta en tiempo real

Los auges de fibra de carbono pueden reducir el peso en un 40% (el costo actual es 8 veces el de las estructuras de acero).

Desde el principio de palanca de Archimedes hasta las grúas inteligentes modernas, los humanos han roto constantemente los límites de la transmisión de la fuerza. Estos brazos de acero no son solo maravillas de ingeniería sino también la cristalización de la sabiduría humana.
