El misterio del poder hidráulico: un análisis completo del sistema hidráulico de grúa bob-lift

En el campo industrial moderno, las grúas pueden considerarse como una combinación perfecta de fuerza y ​​belleza. Dentro del cuerpo de este gigante de acero, un sofisticado sistema hidráulico está funcionando en silencio, transformando movimientos mecánicos insignificantes en una fuerza tremenda. Los ingenieros de Bob-Lift dijeron: 'El sistema hidráulico es el núcleo de la grúa, y su rendimiento determina directamente la eficiencia de trabajo y el nivel de seguridad del equipo. ' Este artículo lo llevará a una exploración en profundidad de este sistema de transferencia de energía mágica.

Capítulo uno: Componentes básicos del sistema hidráulico

El sistema hidráulico se compone principalmente de cuatro componentes centrales, cada uno de los cuales realiza sus propios deberes y trabaja juntos para completar la transmisión y la amplificación de la fuerza.

Componente de potencia: bomba hidráulica

La bomba hidráulica es como el corazón del sistema, convirtiendo la energía mecánica del motor o motor eléctrico en energía hidráulica. Bob-Lift adopta una bomba de pistón axial variable, que puede ajustar automáticamente el flujo de salida de acuerdo con la demanda de carga para lograr la optimización del consumo de energía. Cuando el cuerpo de la bomba gira, el émbolo se recupera dentro del cilindro, formando un proceso de succión y presión de aceite, proporcionando una potencia estable para todo el sistema.

Elementos de actuación: cilindros hidráulicos y motores hidráulicos

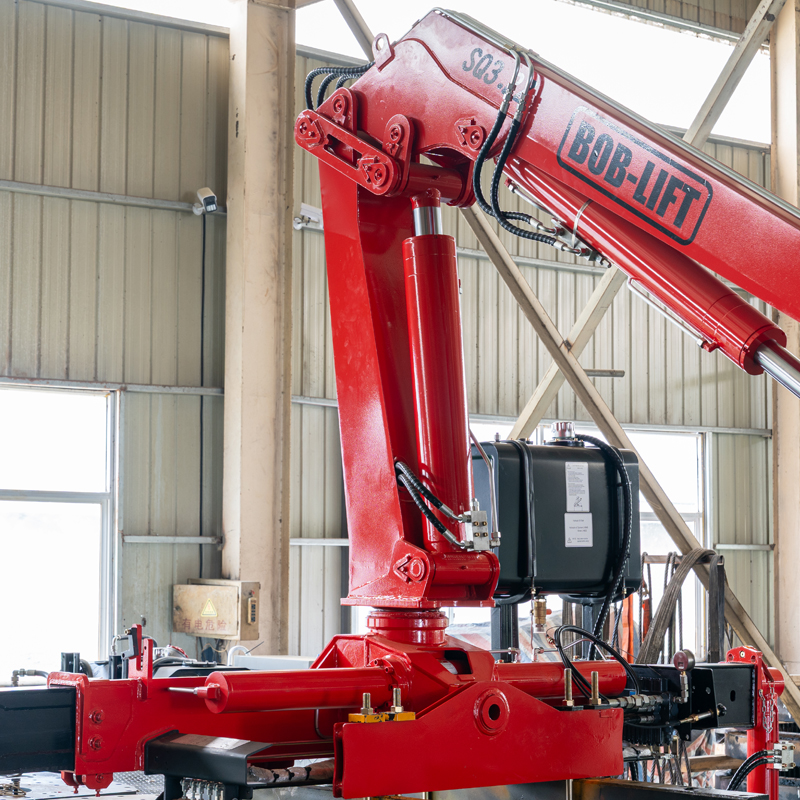

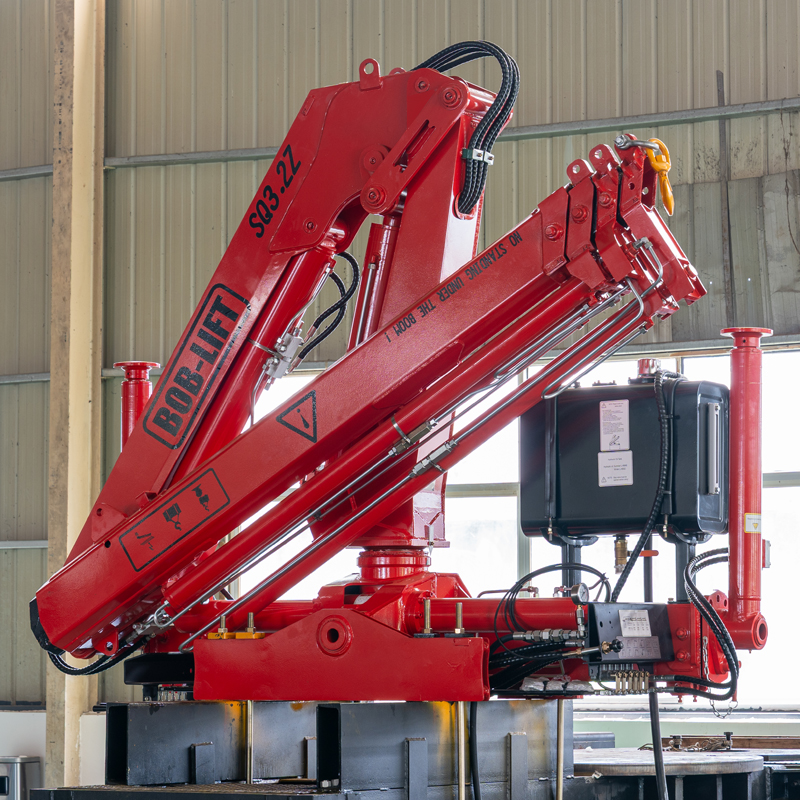

Un cilindro hidráulico es un dispositivo que convierte la energía hidráulica en energía mecánica. Cuando el aceite de alta presión ingresa al cilindro, empuja la varilla del pistón para extender o retraer, generando así un movimiento lineal. El principal cilindro de elevación de boom de la grúa bob-lift adopta un diseño telescópico de varias etapas, con una presión de trabajo máxima de hasta 35MPa, equivalente a resistir una presión de 350 kilogramos por centímetro cuadrado.

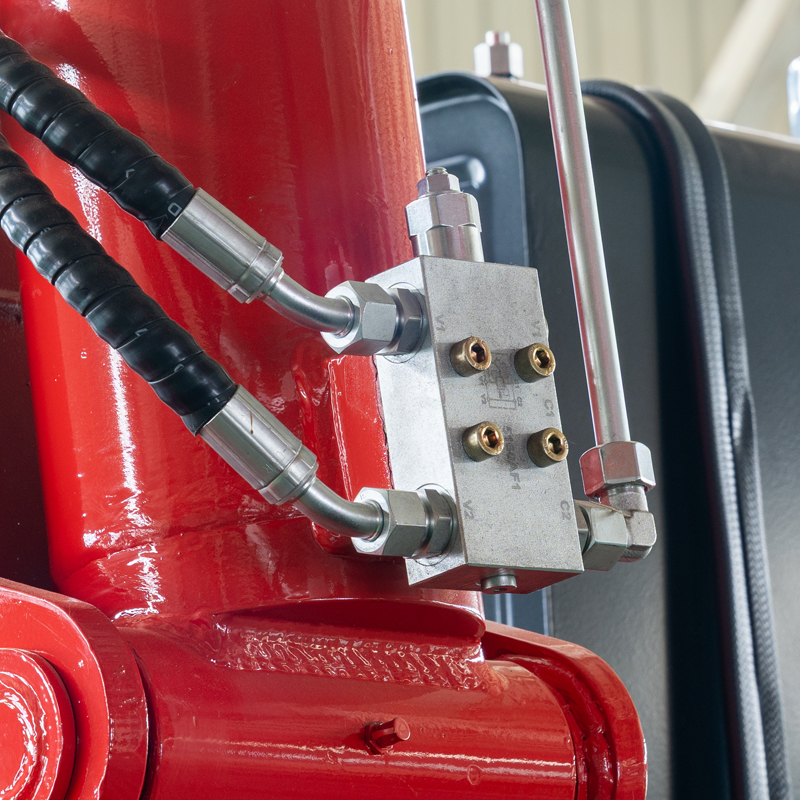

Componente de control: grupo de válvulas hidráulicas

La válvula hidráulica es como el 'sistema nervioso' del sistema, controlando con precisión la dirección del flujo, la presión y la velocidad de flujo del aceite. Bob-Lift adopta válvulas de control proporcionales electrohidráulicas. A través de señales de microcorriente, se puede lograr un ajuste preciso de los parámetros hidráulicos, y la sensibilidad operativa alcanza el nivel de milisegundos.

Componentes auxiliares: tanque de combustible, filtro de aceite y tuberías

El tanque de aceite almacena aceite hidráulico y disipa el calor del sistema. El filtro de aceite garantiza que la limpieza del aceite alcance el nivel 8 o superior del NAS. La tubería de alta presión adopta una manguera de goma trenzada de alambre de acero, y la presión de explosión es cuatro veces la presión de trabajo nominal, asegurando la seguridad absoluta.

Capítulo dos: El principio de amplificación de la fuerza: la maravilla de ingeniería de la ley de Pascal

El núcleo de amplificación de la fuerza en los sistemas hidráulicos se basa en la ley de Pascal propuesta por Blaz Pascal en el siglo XVII: 'Cualquier presión aplicada a cualquier parte de un líquido sellado debe transmitirse en todas las direcciones en su magnitud original'.

Fórmula de amplificación mecánica:

F₁/a₁ = f₂/a₂

(Donde F es la fuerza y ​​A es el área del pistón)

Ejemplo de aplicación práctica

Supongamos que la bomba hidráulica aplica una fuerza (F₁) de 100 kg al pistón pequeño (con un área A₁ = 10 cm²), y la presión resultante es de 10 kg/cm². Cuando esta presión se transmite al pistón grande (con un área de A₂ = 1000cm²), se generará una fuerza de 10,000 kg (F₂). Según este principio, el sistema hidráulico logra una amplificación de cien veces en la fuerza de salida con una fuerza de entrada más pequeña.

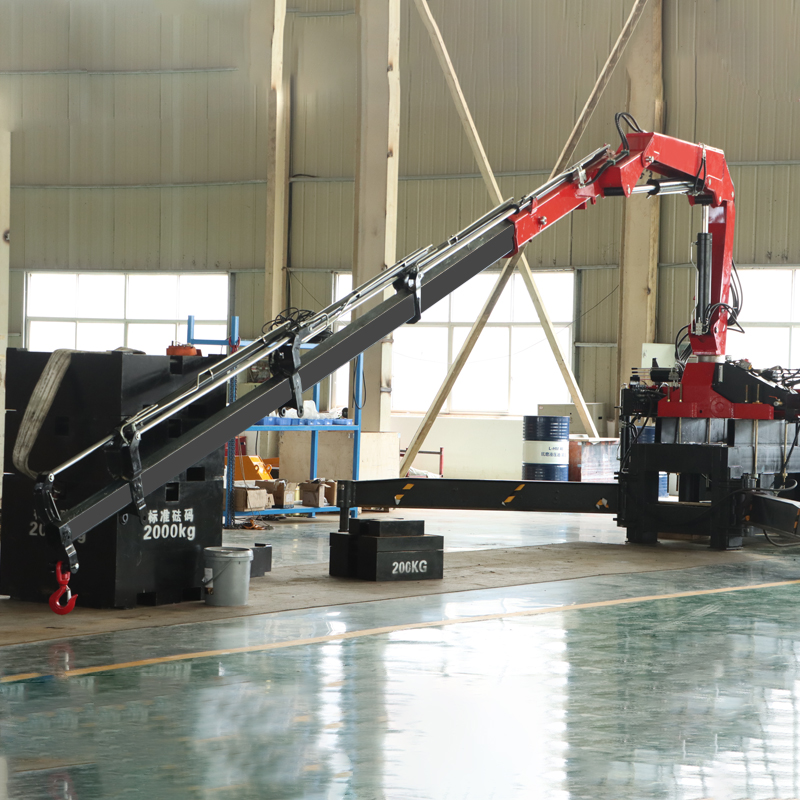

La grúa bob-lift, a través de un diseño de cilindro hidráulico de varias etapas, amplifica aún más este efecto, que permite una capacidad de elevación máxima de 500 toneladas, equivalente a levantar 300 autos familiares simultáneamente.

Capítulo Tres Control inteligente: Garantía tecnológica para una operación precisa

Los sistemas hidráulicos modernos se han despedido de la operación mecánica pura y ingresaron a la era del control inteligente.

Tecnología de control proporcional electrohidráulico

El ligero movimiento del mango de funcionamiento se convierte en una señal eléctrica. El controlador ajusta proporcionalmente el grado de apertura del núcleo de la válvula de acuerdo con el tamaño de la señal, logrando una regulación sin pasos de la velocidad de flujo. Esto permite que la velocidad de elevación de los objetos pesados ​​sea precisa para el milímetro por segundo nivel, cumpliendo completamente los requisitos de las operaciones de instalación precisas.

Sistema de detección de carga

El sistema monitorea los cambios de carga en tiempo real y ajusta automáticamente el flujo de salida y la presión de la bomba. Cuando se detectan condiciones de carga o carga de luz, la salida de potencia se reduce automáticamente, logrando un efecto de ahorro de energía de hasta el 30%.

Mecanismo de protección de seguridad

El sensor de presión integrado monitorea la presión del sistema en tiempo real. Cuando excede el valor establecido, la protección del desbordamiento se activa inmediatamente. Mientras tanto, el dispositivo de bloqueo hidráulico puede bloquear el cilindro en cualquier posición para evitar que caiga accidentalmente.

Capítulo Cuatro Innovación tecnológica: las ventajas del sistema hidráulico de Bob-Lift

Diseño de alta eficiencia y ahorro de energía

Adoptando un sistema de control de flujo negativo, la potencia de salida coincide de acuerdo con la demanda real, que ahorra más del 25% de la energía en comparación con el sistema cuantitativo tradicional. El sistema de gestión de energía térmica asegura que el aceite hidráulico siempre esté en la viscosidad de trabajo óptima a través del control inteligente de la temperatura del aceite.

Adaptabilidad a entornos extremadamente fríos

El modo de inicio en frío desarrollado para entornos de baja temperatura puede comenzar normalmente a -40 ℃. El sistema de precalentamiento de aceite hidráulico y la fórmula de aceite de baja temperatura aseguran una buena fluidez incluso en condiciones extremadamente frías.

Tecnología de operación silenciosa

Al optimizar la estructura del cuerpo de la bomba, utilizando materiales de absorción de sonido y tecnología de conexión flexible, el ruido del sistema se controla por debajo de 70 decibelios, que es equivalente al nivel de ruido de un entorno de oficina ordinario.

Capítulo Cinco Mantenimiento y cuidado: la clave para extender la vida útil del sistema

Puntos clave de la inspección diaria

Verifique el nivel de aceite hidráulico, el rendimiento de sellado de las juntas de tubería y los cambios en el ruido del sistema todos los días. Verifique la limpieza del aceite todos los meses y reemplace el elemento del filtro regularmente.

Especificaciones de manejo de petróleo y fluido

Use el tipo especificado de aceite hidráulico y cámbielo cada 2,000 horas de trabajo o anualmente. Mantenga la temperatura del aceite dentro del rango óptimo de 30-60 ℃ para evitar que las altas temperaturas aceleren la oxidación del aceite.

Advertencia temprana de fallas comunes

El movimiento lento indica una disminución en la eficiencia de la bomba. La temperatura excesivamente alta del aceite podría deberse a un mal funcionamiento del enfriador. El fenómeno de rastreo del actuador a menudo indica que el aire ha ingresado al sistema.

Con el desarrollo de la tecnología de integración electrohidráulica, Bob-Lift está desarrollando un sistema hidráulico inteligente 4.0. Integrando algoritmos de IA para predecir los cambios de carga y ajustar los parámetros del sistema por adelantado; La tecnología electrónica de la bomba hidráulica (EHP) se adopta para lograr la distribución de energía a pedido. Desarrolle aceite hidráulico biodegradable para reducir el impacto ambiental. La tecnología tradicional de la hidráulica se está rejuveneciendo en la era de la fabricación inteligente.

Consejo de expertos: El mantenimiento de los sistemas hidráulicos debe ser realizado por técnicos profesionales. ¡El uso de piezas de fábrica no originales puede conducir a la degradación del rendimiento y los riesgos de seguridad!
